Nicht Eisen -Schmelzfestfest

Refraktionskonformationsschema

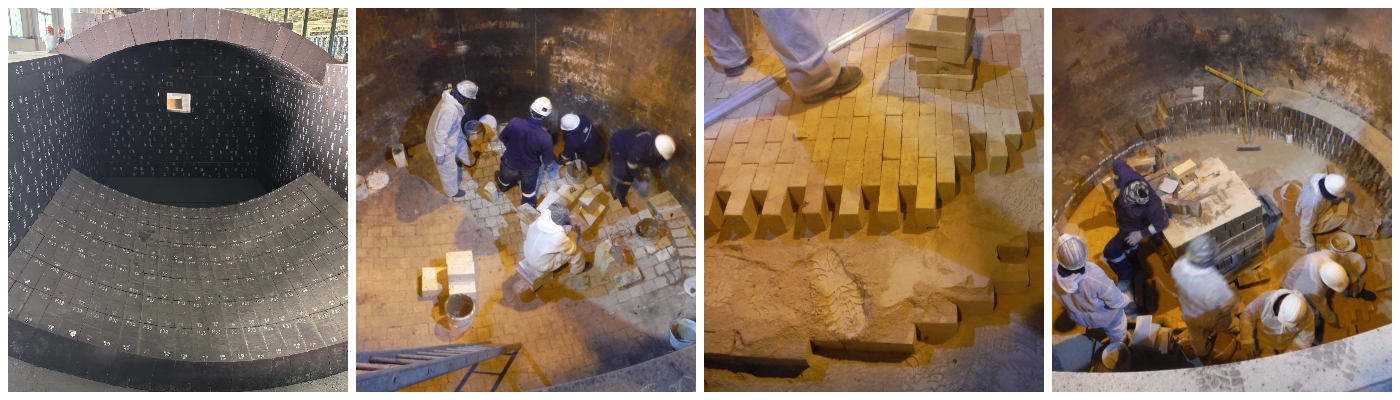

Nichteisenschmelzfeuerfestmaterialien

Monolithische Refraktionen auf Siliziumkarbidbasis

Monolithische Refraktionen auf Siliziumkohlenhydrat-Basis umfassen Siliziumkarbidguss, Silizium -Carbid -Ramming -Mischung, Siliziumkarbidfestfrequenzmörser, Feuerfestem Mörtel für Verbundsteine.

Aluminina-Silica-monolithische Refraktionen

Alumina-Silica-Monolithische Refraktionen umfassen trockenes undurchlässiges Guss, hochfestes Guss, Leichtes Guss,und isolierende refraktäre Mörtel.

Gürtbar mit niedrigem Zement

Verwenden Sie hochwertige Bauxit- und Flint-Ton als Hauptrohmaterial und Calcium-Aluminatzement als Bindemittel, Dieses Guss hat die Eigenschaften von hoher Stärke und stabiler Leistung.

Nicht-Stick-Alumina-Guss

Dieses Guss besteht aus supergradem Aluminiumoxid als Haupt Rohstoff, und reiner Calciumaluminosilikatzement wird als Bindemittel verwendet. Durch Hinzufügen eines Anti-Schweinungsmittels und Optimierung der Matrix-Zusammensetzungsstruktur, Es hat eine gute Resistenz gegen Aluminiumflüssigkeitsinfiltration.

Kunststoff mit hoher Aluminiumoxid refraktär

Dieses Produkt besteht aus hochwertigem Bauxit als Hauptrohmaterial und Phosphat als Bindemittel. Es hat die Eigenschaften einer langen Haltbarkeit, gute Thermoschockbeständigkeit, und gute Bauleistung.

Leichtes Isolierguss

Das Guss besteht aus Mullite -Leichtgewichtsaggregat, schwimmende Perlen als Haupt Rohstoffe, und Aluminatzement wird als Ordner verwendet. Es hat die Eigenschaften einer guten thermischen Leitfähigkeit, hohe Festigkeit, usw. Es wird häufig zur Wärmeisolierung von Ofen verwendet.

Feuerfeste Ziegel aus Aluminiumelektrolysezelle :

Ziegel für Aluminiumelektrolysezellen(Seitenwandsteine, Ecksteine und Verbundsteine)
Nicht nur aus hochwertigem Siliziumkarbid und industriellem Siliziumpulver als Rohstoffe bestehen, aber auch durch Vibration der Druckbildung und durch Stufen von Hochdruckoxidationsprozess hergestellt, Dieses Produkt zeichnet sich durch einen guten Kryolith -Korrosionsbeständigkeit aus, starke Oxidationsresistenz, Hochtemperaturstärke, Starke thermische Leitfähigkeit und langes Lebensdauer , Es ist also ein ideales Material für die Seitenwand einer 180-kva-großflächigen vorgebrachten Elektrolytzelle. Im Vergleich zu Kohlenstoffblöcken, Dieses Produkt verbessert die derzeitige Effizienz, reduziert den DC -Stromverbrauch, und hat einen signifikanten Effekt der Energieeinsparung und Verbrauchsreduzierung.

Siliziumnitrid -Silizium -Carbid -Hafenziegel :

Dieser Ziegel hat die Eigenschaften des Hochtemperaturwiderstandes, Korrosion und Erosionsresistenz von geschmolzenem Aluminium (Aluminiumlegierung), Keine Verschmutzung von geschmolzenem Aluminium (Aluminiumlegierung), und gute Thermoschockbeständigkeit. Es wird hauptsächlich im Gussprozess von Aluminium verwendet (Aluminiumlegierung) Schmelzen und Verfeinerung.

Refraktionen für Kupfer, Zink, Leit- und Nickelindustrie

Direkt gebundene Magnesia-Chromsteine bestehen aus hoher Purity oder Sub-High-Purity. Das Produkt hat nur wenige Verunreinigungen. Nachdem sie mit hoher oder ultrahoher Temperatur gefeuert wurden, Die Glasphase konzentriert sich in der dreieckigen Fläche der Kristallphase, und die Kristallphase und die Kristallphase werden direkt kombiniert. Es hat die Eigenschaften einer geringen Porosität, hohe Quetschfestigkeit, starke Verschleißfestigkeit, Korrosionsbeständigkeit, Wärmeschockwiderstand und guter Schälenwiderstand.

Markenartikel	Direkt gebundener Magnesia-Chrom-Ziegelstein
Markenartikel	RSM GE-8A	RSM GE-8B	RSM GE-12A	RSM GE-12B	RSM GE-16A	RSM GE-16B	RSM GE-18A	RSM GE-18B	RSM GE-20	RSM GE-22	RSM GE-26
MgO , % ≥	82	76	75	70	70	65	65	62	65	60	55
Cr₂Ö₃ , % ≥	8	8	12	12	16	16	18	18	20	22	26
SiO₂ ,% ≤	1.5	2.5	1.5	2.5	1.5	2.5	1.5	2.5	2.0	2.0	2.0
Offensichtliche Porosität,% ≤	17	18	17	18	17	18	17	18	19	19	20
CCS , MPA ≥	45	45	45	45	45	40	45	40	40	40	40
0.2MPA Refraktorität unter Last ,℃ ≥	1700	1650	1700	1650	1700	1650	1700	1650	1700	1700	1700
(1400℃) Wärmeausdehnungsrate, %	1.5	—	–	—	1.6	—	—	–	—	—	1.8

Markenartikel	Magnesia-Chrom-Stein
Markenartikel	RSMGE-8	RSMGE-12	RSMGE-16	RSMGE-20
MgO , % ≥	60	55	45	40
Cr₂Ö₃ , % ≥	8	12	16	20
Offensichtliche Porosität ,% ≤	21	21	22	22
CCS , MPA ≥	30	30	25	25
0.2MPA Refraktorität unter Last, ℃ ≥	1530	1550	1550	1550

Halbrebend Magnesia Chrom Ziegelstein

Semi-Rebend-Magnesia-Chromsteine bestehen aus verschmolzenen Magnesia-Chrompartikeln, hohe Püre-Fusion oder gesinterte Magnesie und Chromkonzentrat als Rohstoffe, mit ultrahoherer Temperatur abgefeuert. Nicht nur die thermische Schockwiderstand ist gut als direkt gebundene Magnesia-Chromsteine, aber auch Korrosionsbeständigkeit ist gut als verschmolzene, wiedergebundene Magnesia -Chromsteine.

Markenartikel	Halbrebend Magnesia Chrom Ziegelstein
Markenartikel	RS RMGE -12A	RS RMGE -12B	RS RMGE -14A	RS RMGE -14B	RS RMGE -16a	RS RMGE -16B	RS RMGE -18a	RS RMGE -18B	RS RMGE -20A	RS RMGE -20B	RS RM GE-22	RS RM GE-26	RS RM GE-30
MgO , % ≥	78	75	75	72	72	70	70	68	68	65	65	60	55
Cr₂Ö₃ , % ≥	12	12	14	14	16	16	18	18	20	20	22	26	30
SiO₂ , % ≤	1.5	2.0	1.5	2.0	1.5	2.0	1.5	2.0	1.5	2.0	2.0	2.0	2.0
Offensichtliche Porosität, % ≤	15	16	15	16	15	16	15	16	15	16	16	16	16
CCS, MPA ≥	45	40	45	40	45	40	45	40	45	40	45	45	45
0.2MPA Refraktorität unter Last , ℃ ≥	1700	1650	1700	1650	1700	1650	1700	1650	1700	1650	1700	1700	1700
(1400℃) Wärmeausdehnungsrate, %	1.4	—	—	—	1.5	—	—	—	1.6	—	—	1.7	—

Verschmolzener wiedergebundener Magnesia Chrom Ziegelstein、Magnesium-Aluminium-Chrom-Verbundspinellziegel

Verschmolzene wiedergebundene Magnesia-Chromsteine sind neu gesendete Produkte aus fusionierten Magnesia-Chrompartikeln.

Magnesium-Aluminium-Chrom-Verbundspinellziegel ist eine neue Art von hochwertigem Verbundmaterial, die von Rongsheng nach den Merkmalen der Zink -Volatilisation -Ofen entwickelt wurde. Es hat nicht nur einen ausgezeichneten Durchsuchungs- und Erosionsbeständigkeit, hat aber auch einen guten Schälenwiderstand. Nach der Verwendung von Zhuzhou SMelting Co., Ltd., Yunnan Copper Zinc Co., GmbH. und andere große Zink -Schmelzunternehmen, Diese Art von Ziegel hat offensichtliche Vorteile gegenüber Chromschlacksteinen, Direkt gebundene Magnesia-Chromsteine, Magnesia -Ziegel und thermische schockfeste hohe Aluminiumoxidsteine. Es ist das ideale Material für Zinkverflüchtigkeitsöfen.

Markenartikel	Verschmolzener wiedergebundener Magnesia Chrom Ziegelstein								Magnesium-Aluminium-Chrom-Verbundspinellziegel
Markenartikel	RSRM GE-12	RSRM GE-14	RSRM GE-16	RSRM GE-18	RSRM GE-20	RSRM GE-22	RSRM GE-26	RSRM GE-30	Rsmac -a	RSMAC -B
MgO , % ≥	78	75	72	70	68	65	60	55	80	75
Cr₂Ö₃ ,% ≥	12	14	16	18	20	22	26	30	3-5	3-5
SiO₂ , % ≤	1.5	1.5	1.5	1.5	1.5	2.0	2.0	2.0	Al2O3 6
Offensichtliche Porosität , % ≤	15	15	15	15	15	15	15	15	17	18
CCS, MPa ≥	45	45	45	45	45	45	45	45	50	50
0.2MPA Refraktorität unter Last , ℃ ≥	1700	1700	1700	1700	1700	1700	1700	1700	1700	1650
Wärmeschockwiderstand ≥	—	—	—	—	—	—	—	—	100	80
Wärmeausdehnungsrate, %	—	—	1.5	—	—	—	—	1.7	—	—

Hochaluminiumoxidsteine 、Phosphatbindungssteine und Feuersteine mit hohen Aluminiumoxidsteinen

Markenartikel	Hochaluminiumoxidsteine				Phosphatbindungssteine mit hohen Aluminiumoxidsteinen		Feuerlehmziegel
Markenartikel	RSLZ-75	RSLZ-65	RSLZ-55	RSLZ-48	Pa	RSGH-80	RSN -1	RSN -2a	RSN -2b	RSN -3a	RSN -3b
Al₂Ö₃, % ≥	75	65	55	48	77	80	—	—	—	—	—
Fe₂Ö₃ , % ≤					3.2	2.0	—	—	—	—	—
Offensichtliche Porosität , % ≤	23	23	22	22	—	—	22	24	26	24	26
Schüttdichte ,g/cm³ ≥	—	—	—	—	2.7	2.9	—	—	—	—	—
CCS, MPa ≥	—	—	—	—	65	60	60	25	20	20	15
Refraktivität unter Last ≥	1500	1450	1420	1400	1250	1460	1400	1350	—	1320	—
1400℃ × 2H Erheizung linearer Änderungsrate, %	1500℃ × 2H +0,1 ～-0.4	1500℃ × 2H +0,1 ～-0.4	1450℃ × 2H +0,1 ～-0.4	—	—	—	+0.1 ～-0.4	+0.1 ～-0.5	+0.2 ～-0.5	1350℃ × 2H +0,2 ～-0.5	—
Feuerfestigkeit,℃ ≥	1790	1790	1770	1770	1780	1790	1760	1740	1740	1720	1720
